Wykonanie -> KSard

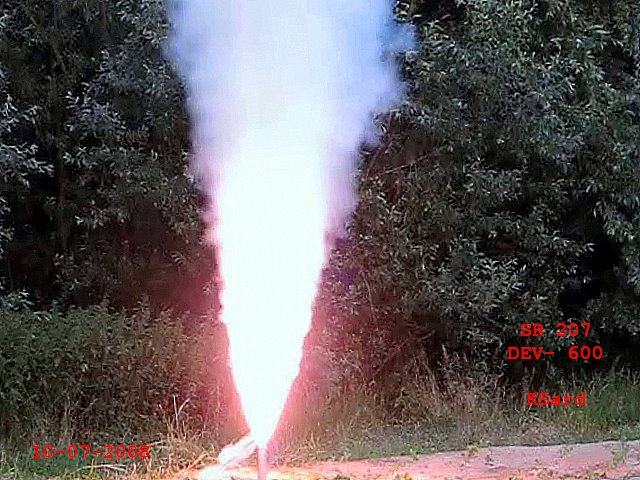

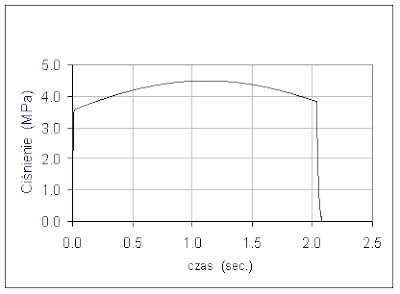

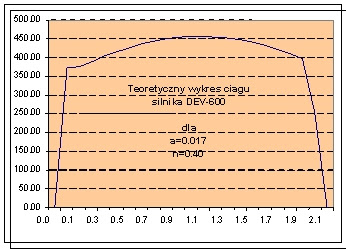

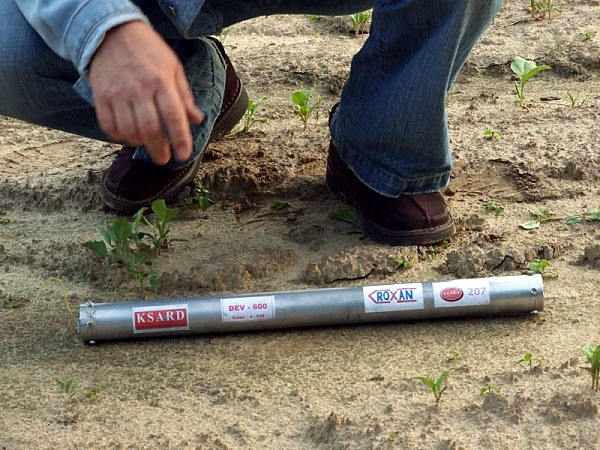

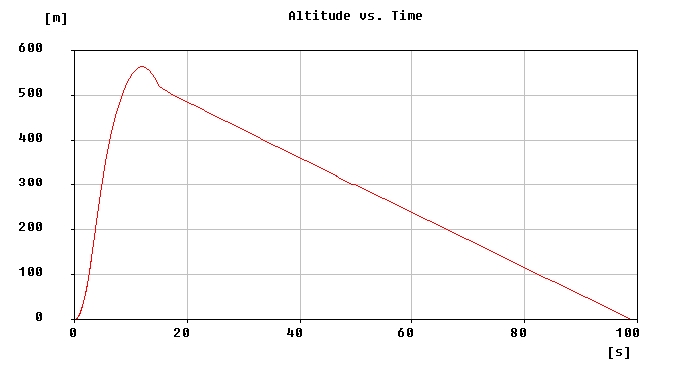

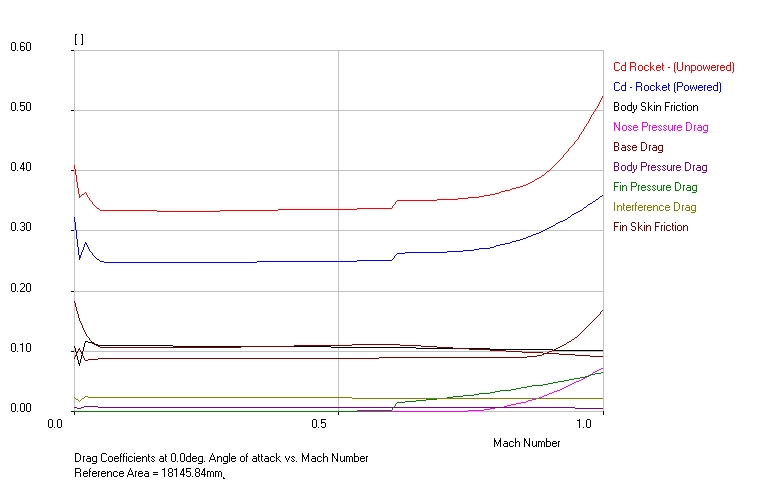

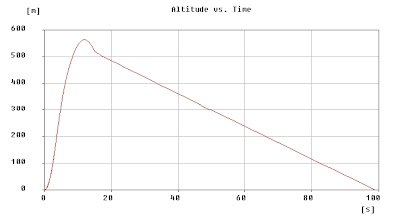

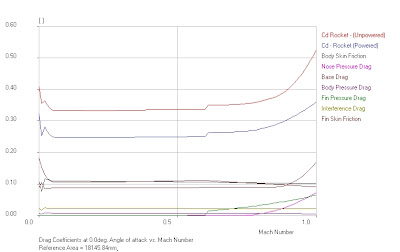

Jednostka napędowa modelu - silnik DEV-600
- Masa paliwa 0.592 kg.
- Impuls całkowity 870 N-sec.
- Średni ciąg 419 N.
- Czas trwania ciągu 2.075 sec.
- Impuls właściwy 149.7 sec.
- Klasa silnika J 419
Wykonanie -> Jaskiniowiec
Najpierw wykonałem (poprzez klejenie wielu krążków) walec ze styropianu. Na jeden koniec nakleiłem denko w formie koła z panela podłogowego. Potem wytopiłem stożek drutem oporowym podpiętym do ładowarki akumulatorowej. Całość wyrównałem i wygładziłem gipsem. Uzyskałem tzw kopyto. Na to nałożyłem papier, na papier poszła tapeta szklana nasączona żywicą epoksydową. Całość otoczona nicią dla zaciśnięcia. Po stwardnieniu zdjąłem z kopyta, zacząłem szlif. Jako że głowica miała sporo nierówności, wygładziłem ją szpachlą akrylową. Potem kolejny szlif (miałem cały przedpokój w pyle, dobrze, że moja Agnieszka jest tolerancyjna jak mało kto). Musiałem do tego celu zrobić sobie przyrząd a'la tokarka i szlifowałem to papierem ściernym naklejonym na listwę. Następnie malowanie lakierem bezbarwnym. Wszystko wyglądało tak:
Wykonanie -> KSard

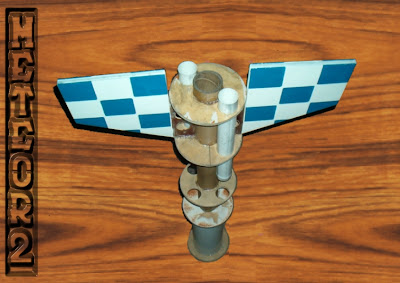

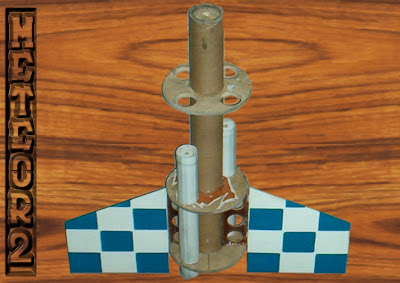

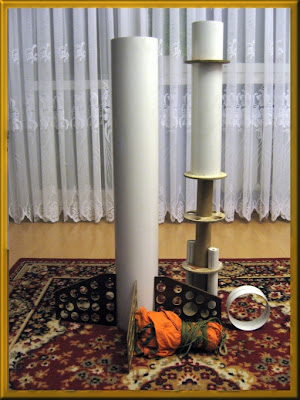

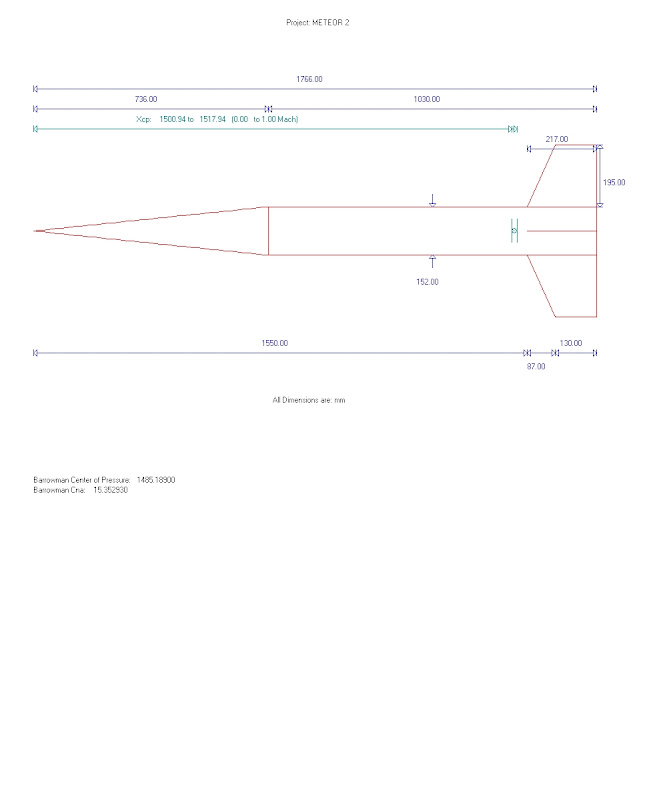

Korpus naszego Meteora składa się z 4 podstawowych części:
 | - Zasobnika na spadochron
- Łoza silnika
- Dwóch pojemników na smugacze
- Rury zewnętrznej stanowiącej zasadniczy korpus modelu.
|
Zasobnik na spadochron wykonany jest z rury PCV o średnicy 100 mm i grubości ścianki 1 mm.
Wykorzystana została do tego celu kształtka wentylacyjna.
Łoże silnika wykonane jest z rury papierowej o średnicy 56 mm i długości 600 mm.
Pojemniki na smugacze wykonane zostały także z rury PCV.
Jako kadłub modelu zastosowano kształtkę wentylacyjną o długości 1000 mm i średnicy 150 mm.
Pierścienie centrujące wykonane zostały z płyty MDF grubości 8 mm.
Celem usztywnienia konstrukcji, rura zewnętrzna tworząca kadłub po wcześniejszym wsunięciu łoża silnika, została następnie wypełniona pianką poliuretanową.
Wykonanie -> Mały
Moim zadaniem w projekcie rakiety "Meteor 2" jest wykonanie stateczników i opracowanie grafiki, malowania modelu. Na dzień dzisiejszy stateczniki są już gotowe. Ich budowa nie jest w pełni zgodna z oryginałem. Różni się materiałami jak i szczegółami budowy.
Według planów oryginalnego "Meteora" (jakimi dysponujemy obecnie) nie jest można jednoznaczne określenie "jak i co". Kolejność i sposób wykonania lotek podyktowany został maksymalnym ułatwieniem - czyli do wykonania w domu bez specjalnych maszyn i narzędzi.


Na fot.1 widzimy cztery skręcone ze sobą kawałki tekstolitu (gr.1,5mm), które wspólnie zostały docięte na wymagany kształt lotki. Owe kształtki stanowią "rdzeń nośny". W celu obniżenia ciężaru zostały wywiercone otwory ->fot.2
Następnie zrobione zostało podcięcie w dolnej części. Górna część będzie wchodzić do środka modelu ->fot.3.

Na fot.4 widzimy naklejone nakładki z balsy na rdzeń, które w dolnej części wykończone są aluminiowym ceownikiem ->fot. 5. W ceowniku zostały nawiercone otwory, tak jak w oryginale. Druga górna część nakładki na lotek ze względu na cenę i łatwość obróbki, wykonana została z polistyrenu ekstrudowanego fot.6.
Następnie gorącym drutem (po krawędzi nakładki balsowej i po górnej krawędzi rdzenia tekstolitowego) owe nakładki zostały ścięte fot. 7 i 8. Tak przygotowane stateczniki zostały laminowane cienką matą szklaną (żywica epoksydowa + tapeta) fot.9.
Kolejna operacja, to wyszpachlowanie ,wyszlifowanie i pomalowanie.na kolor tła. Wydruk z komputera posłużył do wykonania szablonu szachownicy.
Końcowym etapem było wykonanie dla dwóch stateczników "smugaczy"z kawałka rurki PCV i kartonowego stożka pokrytego szpachlą poliestrową. Atrapa mocowania smugacza do statecznika, to cienka blaszka aluminiowa ręcznie wyprofilowana, a dla wzmocnienia po wyprofilowaniu wypełniona została od środka szpachlą poliestrową.
Pełna dokumentacja fotograficzna styrenówęłęó
Następny krok, to nanoszenie napisów za pomocą szablonu -wycięty wydruk komputerowy.
